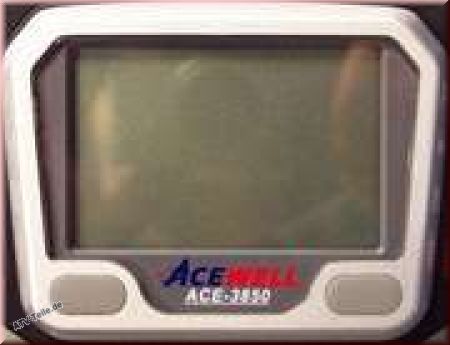

Dieses Digitalinstrument wurde speziell für den Yamaha 660R und 700R entwickelt.
Vorteile:
1. Schneller Einbau, da sämtliche Stecker im Plug-In Verfahren angebracht sind, d.h. der Kompaktstecker wird an das Instrument angeschlossen und der Gegenstecker des Instruments wieder an die Originalverbindung.
2. Lediglich müssen noch 4 bzw. 6 Kabel angelötet werden
3. Wahlweise können die 3 bestehenden Kontrollleuchten bestehen bleiben oder ebenfalls problemlos im Plug-In Verfahren angesteuert werden.
4. Es wird kein Magnet und Hallsensor benötigt, da wir mittels Zusatzelektronik aus dem Getriebeausgangssignal unseren Impuls für die Geschwindigkeit abnehmen.
Funktionsumfang
Analoge und digitale Drehzahlanzeige, Geschwindigkeitsmesser bis 300 km/h
Tageskilometerzähler, Gesamtkilometerstandsanzeige, Uhrzeit, Anzeige Durchschnitts- und Höchstgeschwindigkeit, Fahrtzeit- und Gesamtfahrzeitanzeige.
LCD-Display mit zwei digitalen Zeilen und analogem Balkengrafik- Drehzalmesser mit blauer Hintergrundbeleuchtung.
Gesamtkilometerstandsanzeige und Gesamtfahrzeit bleiben auch bei Unterbrechung der Stromversorgung gespeichert.
Der Computer zeigt die Uhrzeit an, bei ausgeschalteter Zündung
Einstellbarer Radumfang für alle Radtypen: Einstellbereich 1-3999 mm Kilometer oder Meilen. Anzeige umschaltbar.
Kraftstofanzeige
Wasserfestes Design
Kraftstoffanzeige in Balkengrafik
Lieferumfang
Anbauteile und Halterung
Kabelsatz mit wasserdichten Steckern
deutsche Einbauanleitung
Spezifikation
Funktionen
Spezifikationen
Intervall
Genaugigkeit
Balken-Drehzahlmesser
500-11.000 Umin
500 Umin
Digitaler Drehzahlmesser
100-19.900 Umin
100 Umin
Schaltwarnung
100-19.900 Umin
100 Umin
Maximal-Tachometer
100-19.900 Umin
100 Umin
Geschwindigkeitsmesser
2,3-300 Km/h
0,1 Km/h
±1%
Höchstgeschwindigkeit
2,3-300 Km/h
0,1 Km/h
±1% oder
Tageskilometer 1&2
0 - 999,9 Km
0,1 Km
±0,1%
Gesamtkilometer
0 - 999999 Km
1 km oder Meile
±0,1%
Fahrzeit
0:00'00'' - 99:59'59''
1 Sekunde
± PPM
Gesamtzeit
0:00' - 9999:59'
1 Minute
±50PPM
uhrzeit
0:00'00'' - 23:59'59''
1 Sekunde/1 Minute
±50PPM
Versorgungsspannung:
12V Gleichspannung.
Geschwindigkeitssensor:
Berührungsloser magnetischer Sensor.
Drehzahlmesser-Eingangssignal:
CDI oder Zündspule.
Radumfangseinstellung:
1mm - 3999mm (1mm-Schritte)
Betriebstemperatur:
-10°C. - +80°C. (im Gehäuseinneren)
Lagertemperatur:
-25°C. - +85°C. (im Gehäuseinneren)
Füllstandssensor Widerstand:
100 Ohm
Maße:
Außend.: 125,5mm auf 78mm
Einbautiefe: 28,5mm
Gewicht : 240 gramm
Stromverbrauch:
Stromverbrauch Uhr 0,075mA (Laufzeit an einer 5Ah Motorradbatterie über 10 Jahre)
Stromverbrauch Eingeschaltet 27 mA
Stromverbrauch mit 6 Kontrolleuchten maximal 100 mA
Alle Einstellwerte, Zeit- und Kilometerzähler bleiben im stromlosen Zustand erhalten mit Ausnahme der Uhr. Somit ist auch der Betrieb an batterielosen
Motorrädern mit Gleichspannungsversorgung möglich. Betrieb der Uhr mit 9V Blockbatterie möglich.
Bedienungsanleitung
ACE-3XXX-DE-V7_manual.pdf
Bedienungsanleitung deutsch
ACE-37-38XX-EN-V4_manual.pdf
Bedienungsanleitung englisch
Schaltplan
Berechnung und Einstellwerte
Einstellwerte_Tacho_YFM660R_und_YFM700R.xls
Berechnung und Einstellwerte des Tachos
Download Acrobat Reader
Acrobat Reader Download
Vorteile:
1. Schneller Einbau, da sämtliche Stecker im Plug-In Verfahren angebracht sind, d.h. der Kompaktstecker wird an das Instrument angeschlossen und der Gegenstecker des Instruments wieder an die Originalverbindung.
2. Lediglich müssen noch 4 bzw. 6 Kabel angelötet werden
3. Wahlweise können die 3 bestehenden Kontrollleuchten bestehen bleiben oder ebenfalls problemlos im Plug-In Verfahren angesteuert werden.
4. Es wird kein Magnet und Hallsensor benötigt, da wir mittels Zusatzelektronik aus dem Getriebeausgangssignal unseren Impuls für die Geschwindigkeit abnehmen.
Funktionsumfang
Analoge und digitale Drehzahlanzeige, Geschwindigkeitsmesser bis 300 km/h
Tageskilometerzähler, Gesamtkilometerstandsanzeige, Uhrzeit, Anzeige Durchschnitts- und Höchstgeschwindigkeit, Fahrtzeit- und Gesamtfahrzeitanzeige.
LCD-Display mit zwei digitalen Zeilen und analogem Balkengrafik- Drehzalmesser mit blauer Hintergrundbeleuchtung.
Gesamtkilometerstandsanzeige und Gesamtfahrzeit bleiben auch bei Unterbrechung der Stromversorgung gespeichert.
Der Computer zeigt die Uhrzeit an, bei ausgeschalteter Zündung
Einstellbarer Radumfang für alle Radtypen: Einstellbereich 1-3999 mm Kilometer oder Meilen. Anzeige umschaltbar.
Kraftstofanzeige
Wasserfestes Design
Kraftstoffanzeige in Balkengrafik
Lieferumfang
Anbauteile und Halterung
Kabelsatz mit wasserdichten Steckern
deutsche Einbauanleitung
Spezifikation
Funktionen
Spezifikationen
Intervall
Genaugigkeit
Balken-Drehzahlmesser
500-11.000 Umin
500 Umin
Digitaler Drehzahlmesser
100-19.900 Umin
100 Umin
Schaltwarnung
100-19.900 Umin
100 Umin
Maximal-Tachometer
100-19.900 Umin
100 Umin
Geschwindigkeitsmesser
2,3-300 Km/h
0,1 Km/h
±1%
Höchstgeschwindigkeit
2,3-300 Km/h
0,1 Km/h
±1% oder
Tageskilometer 1&2
0 - 999,9 Km
0,1 Km
±0,1%
Gesamtkilometer
0 - 999999 Km
1 km oder Meile
±0,1%
Fahrzeit
0:00'00'' - 99:59'59''
1 Sekunde
± PPM
Gesamtzeit
0:00' - 9999:59'
1 Minute
±50PPM
uhrzeit
0:00'00'' - 23:59'59''
1 Sekunde/1 Minute
±50PPM
Versorgungsspannung:
12V Gleichspannung.
Geschwindigkeitssensor:
Berührungsloser magnetischer Sensor.
Drehzahlmesser-Eingangssignal:
CDI oder Zündspule.
Radumfangseinstellung:
1mm - 3999mm (1mm-Schritte)
Betriebstemperatur:
-10°C. - +80°C. (im Gehäuseinneren)
Lagertemperatur:
-25°C. - +85°C. (im Gehäuseinneren)
Füllstandssensor Widerstand:
100 Ohm
Maße:
Außend.: 125,5mm auf 78mm
Einbautiefe: 28,5mm
Gewicht : 240 gramm
Stromverbrauch:
Stromverbrauch Uhr 0,075mA (Laufzeit an einer 5Ah Motorradbatterie über 10 Jahre)
Stromverbrauch Eingeschaltet 27 mA
Stromverbrauch mit 6 Kontrolleuchten maximal 100 mA
Alle Einstellwerte, Zeit- und Kilometerzähler bleiben im stromlosen Zustand erhalten mit Ausnahme der Uhr. Somit ist auch der Betrieb an batterielosen
Motorrädern mit Gleichspannungsversorgung möglich. Betrieb der Uhr mit 9V Blockbatterie möglich.
Bedienungsanleitung
ACE-3XXX-DE-V7_manual.pdf
Bedienungsanleitung deutsch
ACE-37-38XX-EN-V4_manual.pdf
Bedienungsanleitung englisch
Schaltplan
Berechnung und Einstellwerte
Einstellwerte_Tacho_YFM660R_und_YFM700R.xls
Berechnung und Einstellwerte des Tachos
Download Acrobat Reader
Acrobat Reader Download
